DYT(B)、XDG(B)型系列電液推桿
概述：

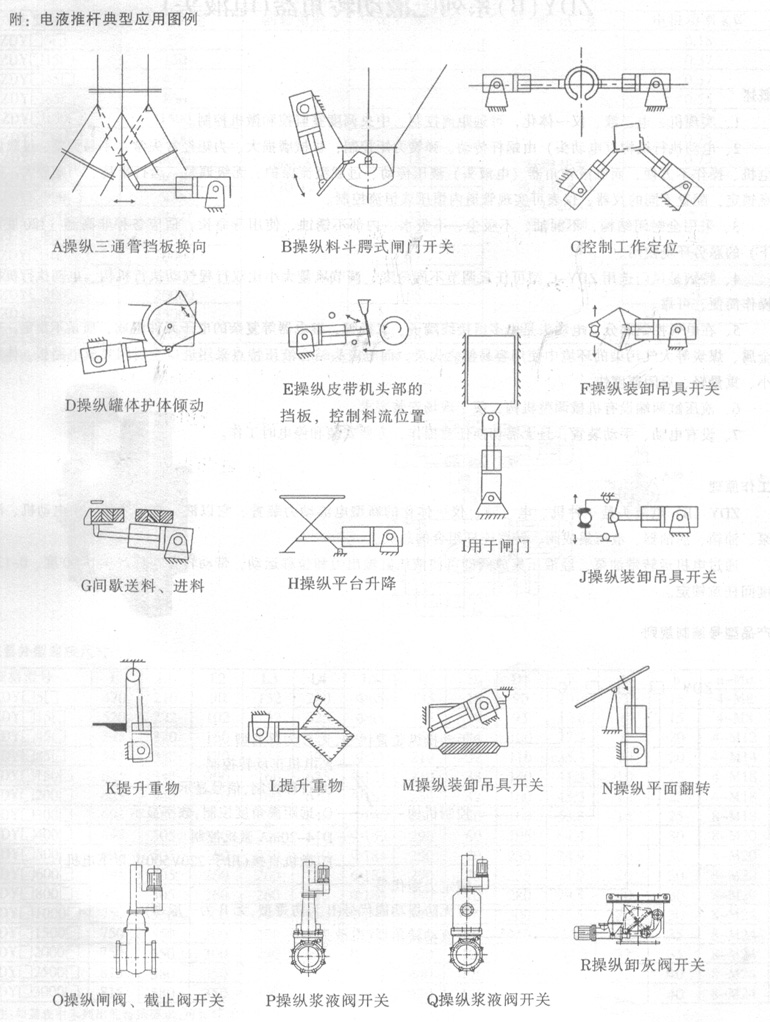

DYT(B)、XDG(B)型系列電動液壓推桿（簡稱電液推桿）適用于往復推拉直線（或往復旋轉一定角度）運動，可用于上升、下降或夾緊工作物的場所，也可用于遠距離及高空危險地區，并可和計算機聯網進行集中（程序）控制�，F(xiàn)已廣泛應用于冶金、礦山、煤炭、電力、機械、糧食、水泥、化工、水利、運輸?shù)刃袠I(yè)，是不可缺少的通用動力源。
原理與功能：
1、工作原理：電液推桿以電動機為動力源，通過電動機正（反）向旋轉，使液壓油通過雙向齒輪泵輸出壓力油，經油路集成塊，送至工作油缸，實現活塞桿的往復運動。
2、過載自動保護功能：電液推桿工作時，如活塞桿所受外力超過額定的輸出力或活塞已到終點，電機仍在轉動，這時油路中油壓增高到調定的壓力，溢流閥迅速而準確地溢流，實現過載自動保護。電機雖在轉動，但不會燒毀。
3、自鎖功能：電液推桿的油路集成塊中設計了壓力自鎖機構，電機停止轉動，活塞桿立即停留在一定的位置，壓力油處于保壓狀態。
4、可根據用戶要求，在額定的速度范圍內進行無級調節速度。
5、可根據用戶要求，在額定的輸出力范圍內進行無級調節推、拉力。
6、可根據用戶要求，在額定的行程范圍內進行無級調節行程。
與同類產品的比較：
電液推桿與電動推桿、電動執行機構、液壓缸、氣缸相比，有如下優點：
1、具有可靠的過載自動保護性能，即使超負荷或運行至行程終點時，電機照樣正常運轉，卻不會燒毀或損壞其它機件。電動推桿和電動執行機構則無法可比。
2、電液推桿可以帶負荷啟動，而電動推桿和電動執行機構卻很困難。
3、同一臺電液推桿在其額定的推、拉力范圍內，其推、拉力可無級調節，所以驅動力范圍廣，而電動推桿和氣缸則無法辦到。
4、在推力和速度相同的情況下，電液推桿消耗的電能是電動推桿和電動執行機構的一半。
5、電液推桿采用全液傳動，動作靈敏，運行平穩，能有效地減緩外來的沖擊力，行程控制準確，氣缸、電動推桿和電動執行機構則不能做到
6、電液推桿采用機、電、液一體化全封閉結構，工作油路循環于無壓的封閉鋼筒內，體積小，不漏油，便于安裝維修。在惡劣的環境下不吸塵、不進水、內部不銹蝕，使用壽命比氣缸、電動推桿、電動執行機構長久。
7、投資小、氣缸需建昂貴的空壓站，且氣壓管路易泄漏，氣壓不穩定，噪音高；液壓缸需建液壓站，而電液推桿只需接通電源即可使用。
8、維修方便。在特殊情況下，電液推桿只需更換即可，而液壓缸則需先慢慢查明故障原因，再進行仔細維修，這將影響全部工作的正常運行
電液推桿與電動推桿、電動執行機構、液壓缸、氣缸的比較一覽表
造型說明
電液推桿主要是由推桿的型式、電機的防護等級、額定輸出力、行程、額定速度和使用角度等六大基本要素組成，還可根據用戶特殊要求，配套三種調節功能，即：速度調節推、拉力調節，行程調節（行程開關定位）。除了上述三種調節功能訂貨時必須文字注明外，其它請參照型號編制方式認真填寫六大基本要素。
以下舉“DYTZB1000-500/110-X型電液推桿”為例，分別說明如何選型和型號編制的方式。
如何選型：某一場所需要一臺整體直式的電液推桿，要求電機防爆，其最大推力10KN，行程500mm，最大速度110mm/s，使用角度向下推，那么所選電液推桿的標準型號為：DYTZB1000-500/110-X。（B為防爆標記，X表示向下推）
產品型號編制規則
超大型電液推桿系列
概述：
大型電液推桿是我公司在原有電液推桿基礎上開發研制成功的新一代產品，該產品集機、電、液、儀于一體，推拉力大，行程長，結構緊湊，安全平衡，運行可靠。該產品主要用于冶金、水利等行業。目前該產品已進入上海寶鋼及上海水利市政系統，且使用效果良好。
結構特點：
該系列電液推桿是以液壓缸為主體，油泵，電動機，液壓閥件，集成塊等組合的總成。所有閥體采用外置式，油缸內采用特殊結構，以解決大推力，長行程時活塞桿穩定性問題，電液推桿調速，調壓都能實現無級變經。有可靠的過載保護，推拉自鎖功能。推桿外形便于維修，操作�？蓪崿F(xiàn)遠距離集中控制，及4-20mA微機接口。
主要技術參數：
結構形式
選型及訂貨說明：
1、用戶需行程大于表中規定的最大行程時，應通過雙方協商解決。
2、用戶如需表中列出的推（拉）力，速度時，可按用戶要求設計制造。
3、外形尺寸及安裝方式根據現場安裝使用要求雙方協商而定。
